TrinityCore框架_AI模块
最近更新：2024-09-23   |   字数总计：3.8k   |   阅读估时：15分钟   |   阅读量：次
  1. AI模块
    1. AI模块概述
      1. 行为树举例
    2. 基类CreatureAI的封装
    3. 野怪AI设计
    4. 战场AI设计
    5. SmartAI（SAI）
      1. SmartAI概述
      2. SAI代码封装
      3. 重构SAI MySQL视图
      4. 举例1：格拉克-洛克鲁布（事件链）
      5. 举例2：血槌苦力（附加事件条件）
      6. 举例3：诺格（NPC与NPC的AI交互）
      7. 举例4：血帆术士（状态机）
      8. 举例5：克朗-石蹄（延迟动作列表）

AI模块

AI模块概述

  • 智能，游戏中的AI主要指游戏对象具备智能属性
    1. 怪物行为
    2. 怪物策略
    3. NPC对话
    4. 寻路
    5. 。。。
  • 游戏AI本质：感知事件，做出反馈
    1. 一致反馈
      1. 有规律可循
    2. 恰当的智力
      1. 合理的犯错，暴露给玩家
      2. 抓住玩家较大的失误
  • 主流实现方式
    1. 状态机
      1. AI行为在有限的几个状态间切换
      2. 某一时刻只有一个状态
      3. 满足特定条件才能切换到另一种状态
    2. 行为树/决策树，不是以状态来描述行为，而以决策来选择行为
      1. 基本概念
        1. 一个信息从根节点出发，在树中传递，直到到达叶子节点
        2. 每个节点都有回调函数，都有返回值：成功或失败或进行中
        3. 逻辑节点（有一个或多个子节点）它有责任传递信息到子节点，逻辑节点特性：是否、何时、多少次、或且等不同规则
        4. 叶子节点（没有子节点）是实际指令，动作节点是最常见的叶子节点
      2. 节点
        1. 装饰节点（允许有一个节点）
          • 转换子节点返回的结果
          • 停止子节点执行
          • 重复执行子节点
        2. 控制节点（允许多个子节点）
          • 序列 sequence
            • 与操作
            • 所有子节点返回true，才返回true
          • 选择 selector
            • 或操作
            • 只要一个子节点返回true，就返回true
        3. 叶子节点（没有子节点）
          • 条件节点
          • 动作节点
  • 怪物AI层次设计
    1. 稳定（AI/CoreAI）
      1. AggressorAI
      2. CombatAI
      3. NullCreatureAI
      4. ReactorAI
      5. 。。。
    2. 变化（热更新）
      1. ScriptedAI（修改动态库）
      2. SmartAI（修改数据库）

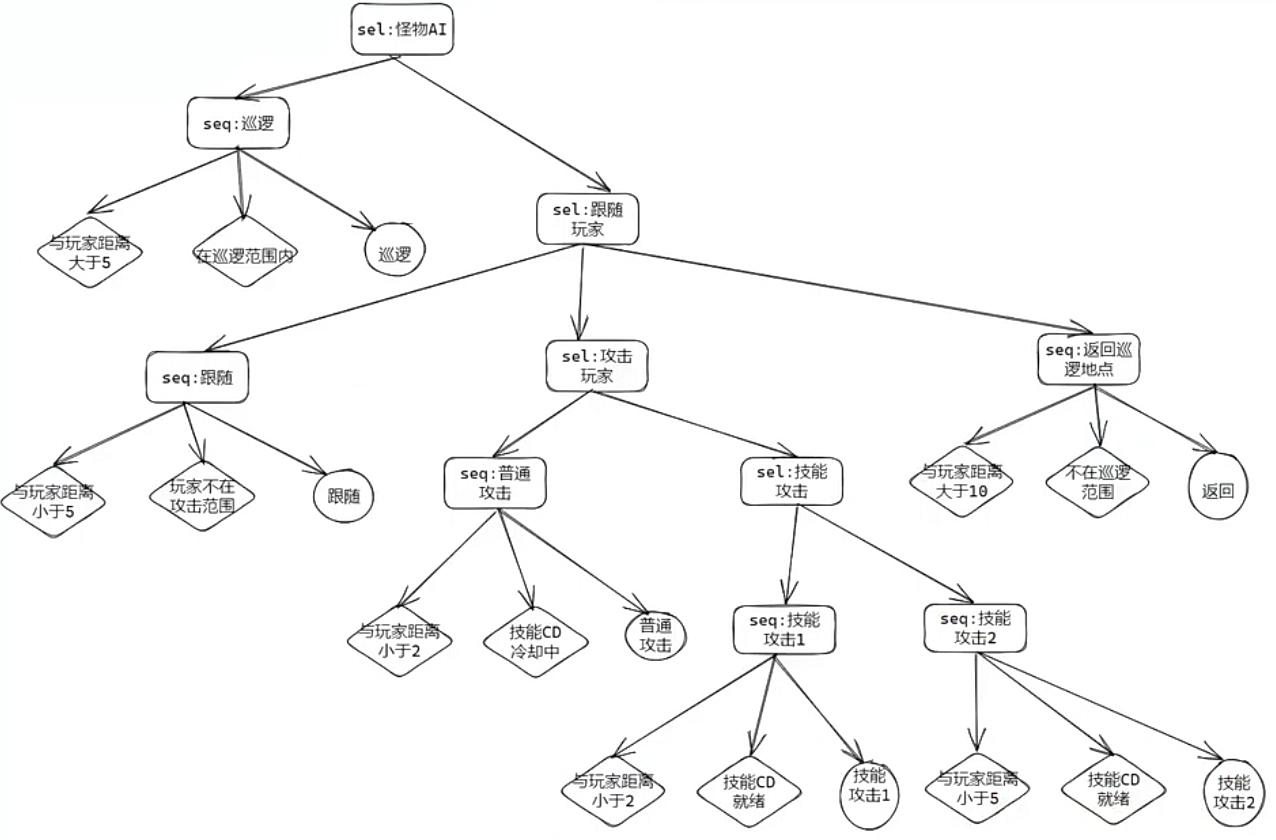

行为树举例

13

  • 方形：控制节点
  • 菱形：叶子节点-条件节点
  • 圆形：动作节点

基类CreatureAI的封装

  • 主动：可以采取的策略
  • 被动：事件节点回调
    • 战斗
      1. 进入战斗
      2. 脱离战斗
      3. 选择目标
      4. 选择技能
      5. 依赖：仇恨列表和战斗列表（进入战斗、脱离等）的实现
    • 视野
      1. 进入视野
    • 移动
      1. 开始移动
      2. 到达目的地
      3. 中断移动
    • 对话

野怪AI设计

  • 野怪是如何选择AI的？
    • 配置（dbc）
      1. creature
        • ScriptName（会覆盖掉template中的ScriptName）
      2. creature_template
        • AIName(SAI的名字或稳定AI的名字)
        • ScriptName（配置变化的AI）
      3. smart_script
    • 配置逻辑关系
      • 先看是不是使用变化的AI，也就是先看ScriptName
      • 如果没有配置ScriptName，再去看AIName
      • 如果没有配置ScriptName和AIName，在稳定AI中根据权重进行选择
  • SelectAI接口实现AI选择
  • 举例：怎么将被动攻击的AI转化为主动攻击
    • 在UpdateAI接口中
    • 判断没有仇恨列表，搜寻附近玩家，调用AttackStart主动攻击
1
2
3
# 聊天窗gm
.gm off # 先关掉gm，否则野怪不会攻击玩家
.lookup creature 幼狼 # 查看幼狼的creature_id == 299
1
2
3
select entry, ScriptName, AIName from creature_template where entry = 299;
-- entry:299 ScriptName:(null) AIName:(null)
-- 说明幼狼是按照权重进行选择的
1
2
# 聊天窗gm
.npc add temp 299 # 我们在当前位置临时刷新一个幼狼，然后断点查看，幼狼选择的AI（因为野怪是在LoadCreature阶段就选择的AI，所以需要再生成一个才能捕获到）
1
2
3
4
5
// CreatureAISelector.cpp
typename AIRegistry::RegistryMapType const& items = AIRegistry::instance()->GetRegisteredItems(); // 所有稳定AI列表
auto itr = std::max_element(items.begin(), items.end(), PermissibleOrderPred<T>(obj));
if(itr != items.end() && GetPermitFor(obj, *itr) >= 0)
    return itr->second.get(); // 最后选择了AggressorAI，不断巡逻，有玩家攻击才会攻击
  • 修改AggressorAI，使其在范围内会主动攻击玩家
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    void AggressorAI::UpdateAI(uint32 diff)
    {
        if(uiTimer <= diff){
            if(me->GetThreatManager().isTreatListEmpty()){ // 只有当前的怪物，仇恨列表为空的时候才执行
                auto const & plist = me->GetMap()->GetPlayers();
                for(auto iter = plist.begin();iter!=plist.end();++iter){
                    Player* player = iter->GetSource();
                    if(player && !player->isGameMaster() && me->IsInRange(player, 0.0f, 10.0f,true)) // 0.0f最小距离，10.0f最大距离，算z纵坐标，一般普通攻击距离是8.0f
                    {
                        AttackStart(player);
                        break;
                    }
                }
            }
            uiTimer = 5000; // 重置
        }else{
            uiTimer -= diff; // 默认值是5s，每5s探测一次
        }
        if(!UpdateVictim())
            return;
        DoMeleeAttackIfReady();
    }
  • 修改稳定AI需要整体编译worldserver，并重启

战场AI设计

  • 战场总结
    • 组队的玩法，.debug bg进入调试模式无需组队进入战场
    • 战场boss血量高攻击高，学习圣盾术(.learn 40733)
    • 战场地图大，可以通过.go xyz boss坐标，快速进入战场副本
    • GM才可以作上面的操作，GM模式下AI不会开启，进入副本需要关闭GM模式，.gm off
    • 快速结束战场.die boss （通过鼠标选择对象）
  • ScriptAI
    • 抽象了具体主动动作
    • 通过定时事件来驱动技能释放和对话
1
2
3
4
5
6
7
8
9
10
-- 11946, 战场boss Drek'Thar id
-- 14773, 14772, 14776, 14777 四个小弟id
select entry, ScriptName, AIName, `name`, `subname` from creature_template where entry = 11946;
-- entry=11946, ScriptName=boss_drekthar, AIName=(null), name=Drek'Thar subname=Frostwolf Gen

select entry, ScriptName, AIName, `name`, `subname` from creature_template where entry = 14773;
-- entry=14773, ScriptName=npc_av_marshal_or_warmaster, AIName=(null), name=Iceblood Warmaster subname=
select entry, ScriptName, AIName, `name`, `subname` from creature_template where entry = 14772;
-- entry=14773, ScriptName=npc_av_marshal_or_warmaster, AIName=(null), name=Iceblood Warmaster subname=
-- 四个小弟都是同一个AI

SmartAI（SAI）

SmartAI概述

  • 表关系
    • creature
      • 可以配置多个同类型的怪物（具体对象
      • 拥有怪物的坐标
    • creature_template
      • 类型怪物（某个类型
      • 当AIName == “Smart AI”时使用smartai
    • smart_scripts
      • 可以配置某个怪物也可以配置类型怪物（使用id正负号区分
      • 某个怪物可以拥有多个AI过程
      • 一个AI过程由事件、动作、对象 构成
  • 参考文档
  • 研究工具
    • WoWDatabaseEditor
    • File/settings配置服务器信息
      • dbc
      • client
      • worldserver/authserver
      • mysql
  • 搜索SAI的怪物视图（Mysql）
    1
    2
    3
    4
    5
    -- 怪物id
    -- 怪物坐标
    -- AI过程，id，link，event_type，action_type，target_type
    select B.entry, A.position_x, A.position_y, A.position_z, C.id, C.link, C.event_type, C.action_type, C.target_type from creature as A join creature_template as B on A.id = B.entry join smart_script as C on B.entry = C.entryorguid where B.AIName = "SmartAI" order by A.guid, C.source_type, C.id, C.link;
    -- 通过以上代码，可以筛选出使用smartAI的npc，这样拿到id后可以去WoWDatabaseEditor查询具体的AI是如何设置的

SAI代码封装

  • SmartScriptMgr
    • 主要职责：从SmartScripts表中加载怪物AI过程
    • 辅助函数、宏定义
  • SmartAI
    • 提供了SmartAI特有的事件感知，动作反馈
    • 复写CreatureAI的行为
  • SmartScript
    • 主要职责，处理来自数据库配置该怪物的AI的过程
    • 比较：原来AI实现都是通过复写CreatureAI的行为，在该接口中直接实现采用具体反馈动作
    • 现在全部由SmartScript处理

重构SAI MySQL视图

  • 重构的原因
    • 三张表的桥梁应该是creature_template
    • 不需要xyz坐标，需要的是guid
      1
      2
      3
      4
      5
      6
      7
      8
      9
      select a.guid, b.entry, c.id, c.link, c.event_type, c.action_type, c.target_type
      from creature as a join
      creature_template as b on
      a.id = b.entry join
      smart_scripts as c on
      b.entry = c.entryorguid
      where b.AIName = "SmartAI" and
      c.source_type = 0 or c.source_type = 9
      order by a.guid, c.id, c.link
  • 保存为一个视图，命名为smartai_extra
  • 重构过程
    1. guid，.go creature id
    2. entry，通过工具（editor）查看AI过程
    3. id，区分不同的AI过程
    4. link，一个事件对应多个动作
    5. event_type, action_type, target_type为了方便研究具体AI过程
    6. 三张表逻辑关系的整理
    7. 排序，先罗列某个怪物的所有AI，id，link排序的目的，主要了解AI过程的优先级

举例1：格拉克-洛克鲁布（事件链）

  • 使用SAI的怪物的具体案例
    • guid=10，entry=9520
      • 研究依赖GM
        • .learn 40733
        • .learn 5384
        • .go creature guid
      • 研究目标：血量百分比事件
        1. 血量变更做代码埋点（血量变更的代码涉及很多对象，不是每一个都需要百分比检测事件，所以不选择这里）
          • 引起血量变更的位置多
          • 带来大量无意义触发
        2. 定时来检测血量百分比（我们选择这个）
1
2
3
4
5
6
7
8
9
10
11
12
13
-- guid=10 entry=9520 id=5 link=6 event_type=2 action_type=2 target_type=1
select * from smart_scripts where entryorguid=9520;
-- id=5 link=6 event_type=2 event_param1=0 event_param2=25 event_flags=1 2号事件是血量，说明血量降低后连续触发5，6，7，8四个事件，条件是0-25%，flags=1说明是不重复的，只触发一次
-- id=6 link=7 event_type=61 61号是链接事件
-- id=7 link=8 event_type=61
-- id=8 link=0 event_type=61

select action_type, action_param1 from smart_scripts where entryorguid = 9520 and id >= 5 and id <= 8;
-- 血量百分比事件对应的四个行为及参数
-- action_type=2 action_param1=29 set faction
-- action_type=82 action_param1=2 给npc一个flag，给任务
-- action_type=1 action_param1=1 说话
-- action_type=24 action_param1=0 设置逃离
  • gm测试下怪物ai效果
    1
    2
    3
    4
    5
    6
    7
    8
    9
    # 聊天窗gm
    .go creature 10
    .gm off
    .damage 20000 # 格拉克-洛克鲁布屈服了，并且脱战

    .learn 14250 # 学习捕捉格拉克技能
    .gm off # 继续攻击它
    # 释放技能
    # 格拉克：想玩玩嘛，那就来吧

举例2：血槌苦力（附加事件条件）

  • 使用SAI的怪物的具体案例
    • guid=154，entry=21238
      • 依赖GM
        • .die 直接杀死敌方
        • .damage health 给怪物造成伤害
      • 研究目标：进入战斗事件以及条件模块的实现
        • 进入战斗事件：怪物仇恨列表和战斗列表
        • 条件模块：
          1. conditions.SourTypeOrReferenceId = 22 说明是smart_scripts中的条件
          2. SourceEntry对应smart_scripts中的entryorguid
          3. SourceGroup对应smart_scripts中的id+1,说明是哪个ai过程中的条件
        • 可以配置多个AI过程中的条件，并且一个AI过程可以配置多个条件
          1. vector<Condition*>ConditionContainer; // 条件容器
          2. map<uint32/*SourceEntry*/, ConditionContainer>ConditionsByEntryMap; // 怪物类型和条件容器的对应关系
          3. map<uint32, ConditionsByEntryMap>ConditionEntriesByCreatureIdMap; // 具体的怪物对应的多个类型和条件的对应关系
1
2
3
4
5
6
7
select * from smartai_extra where event_type = 4; -- 筛选事件是进入战斗的时候
-- 我们研究
-- guid=154 entry=21238 id=1 link=0 event_type=4 action_type=1 target_type=7
select * from smart_scripts where entryorguid = 21238; -- 发现死亡event_type = 6的这个事件，所有的参数都是0，说明这一项不是在这里配置的
select * from conditions where SourceTypeOrReferenceId = 22 and SourceEntry = 21238;
-- SourceGroup=1 SourceEntry=21238 ConditionTypeOrReference=8 ConditionValue1=11000
-- SourceGroup是smart_scripts中id的+1，用来说明是哪个ai过程的条件，SourceTypeOrReferenceId=22是说明这个是一个smartAI的条件

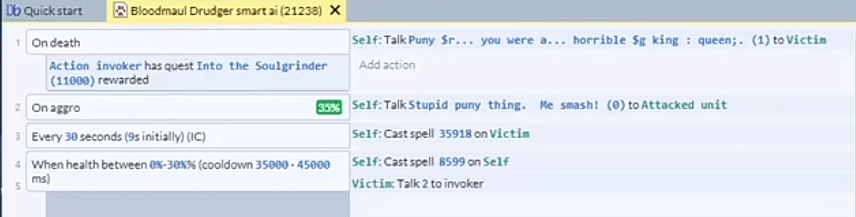

  • 到WoWDatabaseEditor中查看21238这个怪物的AI
    14
  • 解析
    1. 死亡的时候，介入接了某个任务，会说一句话
    2. 进入战斗的时候35%会说一句话
    3. 每30s释放35918-刺破护甲这个技能
    4. 当生命小于30%时释放8599-激怒这个技能，冷却35s-45s
1
2
3
4
5
6
# 聊天窗口gm
.quest add 11000 # 给自己添加11000这个任务
.go creature 154 # 去到怪物身边
.gm off # 关闭gm
.gm on
.die # 查看死亡之后的AI

举例3：诺格（NPC与NPC的AI交互）

  • 使用SAI的怪物的具体案例
    • guid=4672，entry=3412
      • 研究依赖GM
        • .quest add 任务id
        • .quest remove 任务id
      • 研究目标：AI之间的交互（Event_SetData->Action_DataSet）
        1. 不仅仅是解决SAI和SAI之间的交互
        2. 同时也解决了SAI和ScriptedAI之间的交互
        3. 交互流程
          1. A怪物发起动作：SMART_ACTION_SET_DATA
          2. B怪物响应事件：SMART_EVENT_DATA_SET
        4. 可以发起多个set_data,同时也可以响应多个data_set事件
1
2
3
4
5
6
7
8
9
10
-- action_type=45 时是设定其他怪物的行为引起当前怪物行为的AI
-- scource_type=0 设定目标必须是怪物
select * from smart_scrpits where action_type=45 and source_type=0 and entryorguid > 0;
-- entryorguid = 3412
select * from creature where id = 3412;
select * from smart_scrpits where entryorguid = 3412;

-- action_type=45 玩家跟3412接任务
-- 3412会给3413传递消息
-- 3412会跟玩家说话
1
2
3
4
5
6
# 聊天gm
# 必须是部落的种族
.levelup 50 # 需要45及才能接任务
.go creature 4672 # 传递到旁边
# 接任务：设备之战
# 旁边的npc索维克：XX，如果你想去诺莫瑞根，那就和我谈谈

举例4：血帆术士（状态机）

  • 使用SAI的怪物的具体案例
    • guid=949，entry=1564
      • 研究依赖
        • event_phase_mask
          1. =0，在所有阶段都会响应事件触发
          2. “>0”, 只有ai处于当前阶段才会响应事件
        • 状态机状态切换事件
          • SMART_EVENT_EVENT_PHASE_CHANGE
        • 切换状态机的动作
          • SMART_ACTION_SET_EVENT_PHASE 设置阶段
          • SMART_ACTION_INC_EVENT_PHASE 累加阶段
          • SMART_ACTION_RANDOM_PHASE 枚举随机阶段
          • SMART_ACTION_TYPE_RANDOM_PHASE_RANGE 范围随机阶段
        • 提供十二个阶段的设置
      • 研究目标：SAI状态机的实现
        1. 实现不同阶段AI的管理
          1. 实现多个AI分支
          2. 实现不同AI阶段
          3. 只会响应当前阶段的事件
      • 血帆术士案例
        1. 多个血帆术士拥有两种不同的AI
        2. 一种是召唤魅魔
        3. 一种是召唤宠物
1
2
3
4
5
6
7
-- SMART_ACTION_TYPE_RANDOM_PHASE_RANGE type = 31
select * from smartai_extra where action_type=31 order by entry;
select * from smart_scripts where entryorguid=1564;
select * from smartai_extra where entry = 1564;
-- guid = 949 event_phase_mask=0 id=0 link=0 event_type=25 action_type=31 31活动类型会在1，2两个状态设置一个给对象
-- guid = 949 event_phase_mask=1 id=1 link=0 event_type=1 action_type=11
-- guid = 949 event_phase_mask=2 id=2 link=0 event_type=1 action_type=11
1
2
3
4
5
6
# gm 聊天
.go creature 949
# 血帆术士这个怪物
# 当出生的时候，会随机1或2状态
# 1状态 释放技能8722 召唤魅魔
# 2状态 释放技能11939 召唤小鬼

举例5：克朗-石蹄（延迟动作列表）

  • 使用SAI的怪物的具体案例
    • guid=30682，entry=4895
      • 研究目标：延迟动作列表
        • 延迟动作列表封装了一系列的动作，并视为一个整体，作为一个动作
        • 延迟动作列表中的动作特征为，可进行延迟执行
        • 与id，link的区别：
          • id，link也是配置一个事件触发一系列动作
          • timed_actionlist配置一个事件触发一些系列的延迟事件
      • 延迟动作列表通常用来实现剧情
      • 延迟动作列表是序列执行的
        • 与延迟动作列表不同的是smart_scripts，没有先后次序，哪个事件先触发，先去执行对应的AI过程
        • 序列执行就是一个一个执行
    • guid=26902，entry=3063
      • 研究目标：SAI交互与延迟动作列表综合应用
        • 实现剧情演绎
      • 可以配置多个延迟动作列表
      • 延迟动作列表通过source_type=9与正常怪物AI过程配置不一样（source_type=0）
      • 延迟动作列表entryorguid=entryorguid*100 + 00，01，02
        • 306300
        • 306301
        • 306302
      • 延迟动作列表开启
        1. SMART_ACTION_CALL_TIMED_ACTIONLIST:开启具体某个延迟动作列表
        2. SMART_ACTION_CALL_RANDOM_TIMED_ACTIONLIST:在多个动作列表中随机一个
        3. SMART_ACTION_CALL_RANDOM_RANGE_TIMED_ACTIONLIST:在范围内随机一个
      • 工作流程
        1. smart_scripts中读取具体动作列表
        2. 选中动作列表中第一个动作开始，并且初始化定时器
        3. 定时任务触发，开始选中第二个动作，并初始化定时器
        4. 依次类推
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
select * from smart_scripts where action_type=80 and source_type=0 and entryorguid>0 order by entryorguid;
-- 4895
-- 3063
select * from smartai_extra where entry = 4895;
-- guid=30682
select * from smart_scripts where entryorguid = 4895;
-- action_params1=489500
-- entryorguid * 100 的编号就是动作列表的配置，同样配置到了smart_scripts表中
select * from smart_scripts where entryorguid = 489500;
-- entryorguid=489500 event_param1=0 event_param2=0 action_type=1
-- entryorguid=489500 event_param1=5000 event_param2=5000 action_type=1 每隔5s
-- entryorguid=489500 event_param1=5000 event_param2=5000 action_type=1 每隔5s
-- entryorguid=489500 event_param1=5000 event_param2=5000 action_type=1 每隔5s
-- 与通过link配置的区别：这个可以配置延迟时间


select * from smartai_extra where entry = 3063;
-- 3063有两个action_type=80的地方，说明有两个动作序列
-- action_params1=306300
-- action_params1=306301
select * from smart_scripts where entryorguid = 3063;
-- guid=26902
select * from smart_scripts where entryorguid = 306300;
select * from smart_scripts where entryorguid = 306301;
1
2
3
4
5
6
7
# gm 聊天
.go creature 30682
# 微笑的吉姆，等待45s-60s
# 每5s吉姆会说一句话，共说4句话

.go creature 26902
# 演绎一段很复杂的剧情
2024-07-03 该篇文章被 Cleofwine 归为分类: Game

上一篇：TrinityCore框架_战场设计与实现 下一篇：TrinityCore框架_技能模块
© 2023-2026 Cleofwine / Email / GitHub / 浙ICP备2024136127号
🌙赠我弯弯一枚月，也赠予我晚星⭐ 本站由Hexo驱动｜使用Hexo-theme-A4主题
